Il sistema di cablaggio strutturato in rame Legrand nasce con lo scopo di rendere veloce e semplice l’installazione della connettività, ma garantendo elevata affidabilità e qualità.

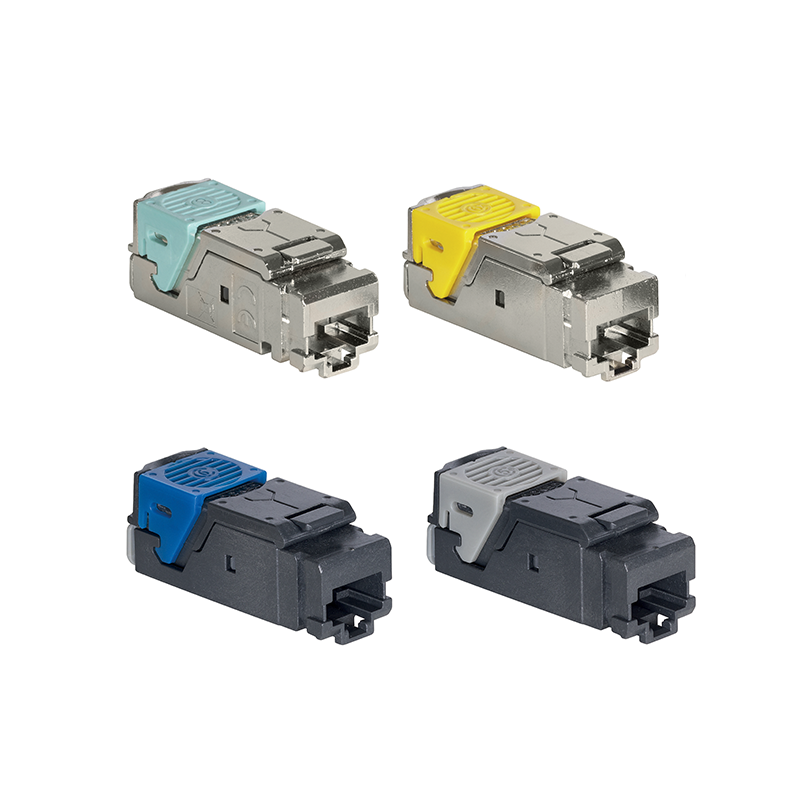

I nuovi connettori tipo TOOLLESS IDC (non necessitano dell’attrezzo di attestazione).
I connettori tool-less per il collegamento rapido sono disponibili in tutte le categorie e possono essere montati su patch panel o workstation. Una connessione perfetta si ottiene in pochi secondi, garantendo prestazioni di connessione ottimali tra il patch panel e la workstation.
Il loro codice colore consente di identificare in modo sicuro la loro categoria:
La connessione del cavo ai connettori avviene con semplici passaggi, senza l’ausilio di strumenti.
Questo metodo di cablaggio «tool-less» è usato per tutti i tipi connettori.

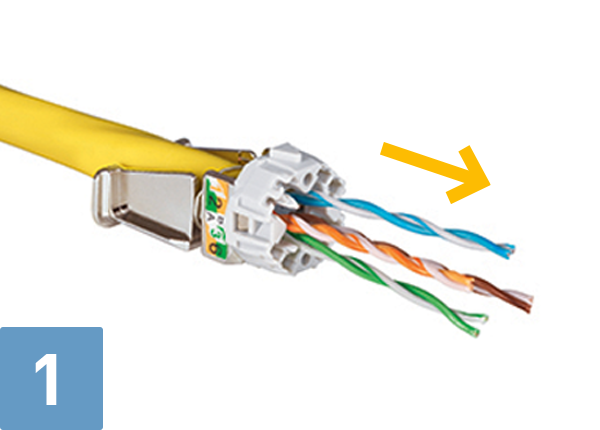

Inserire il cavo e passare le coppie nel modulo cilindrico.

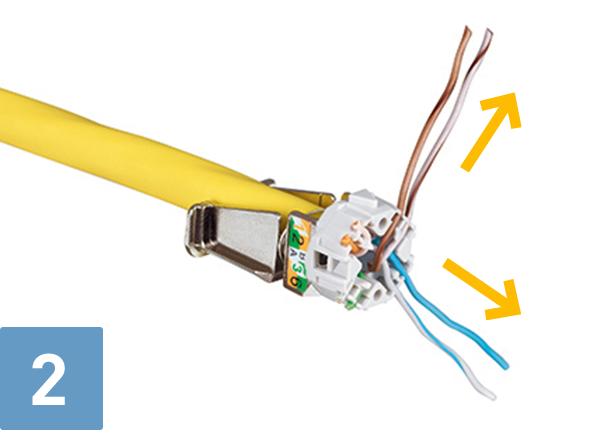

Sbinare le coppie e fissare i cavi nelle guide rispettando il codice colori prestampato sul modulo.

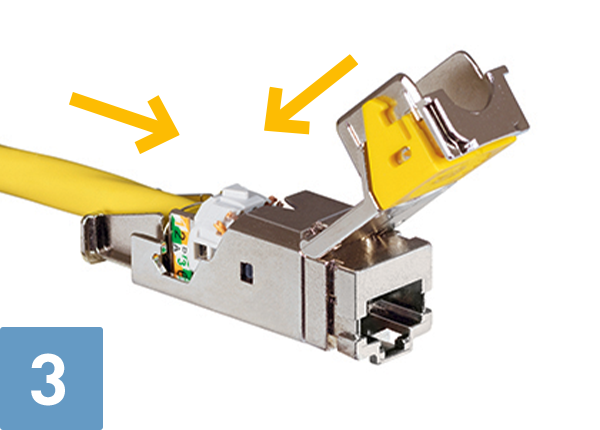

Inserire il modulo cilindrico nel connettore come indicato dalla freccia.

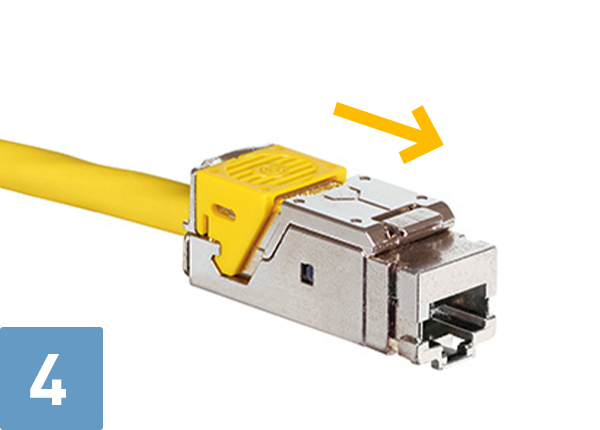

Chiudere il connettore e bloccare attraverso l’elemento colorato.

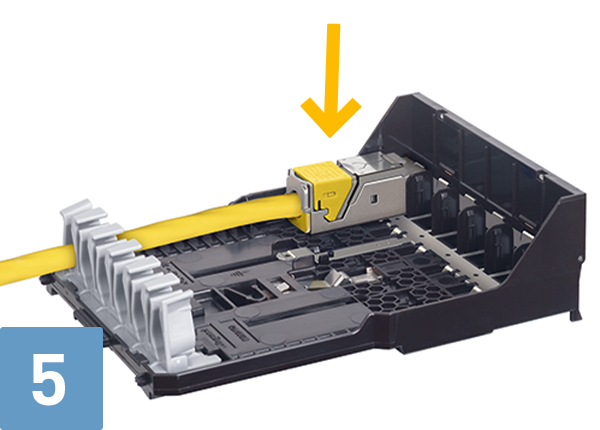

Posizionare il connettore nell’apposita sede, a blocco estraibile, del pennello..

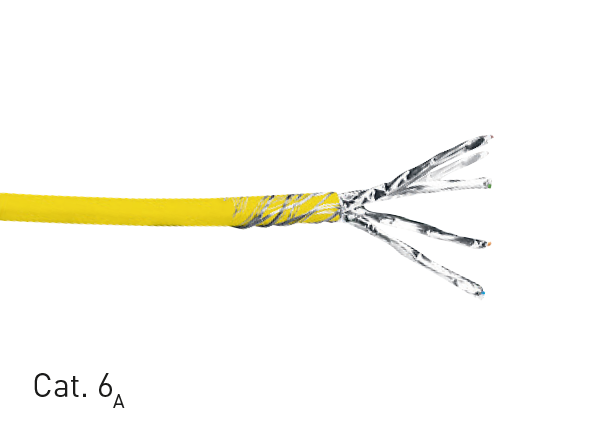

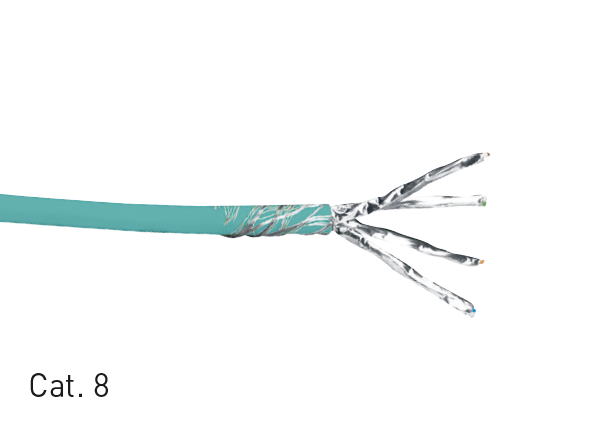

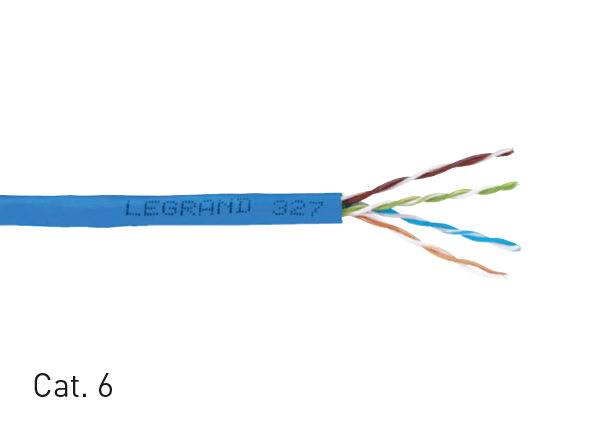

I nuovi cavi dati di Legrand sono tutti conformi ai più recenti standart CPR e sono ovviamente compatibili con PoE (Power over Ethernet). La gamma di cavi LAN è composta da:
Categoria RCP B2ca:
Categoria CPR RCP:

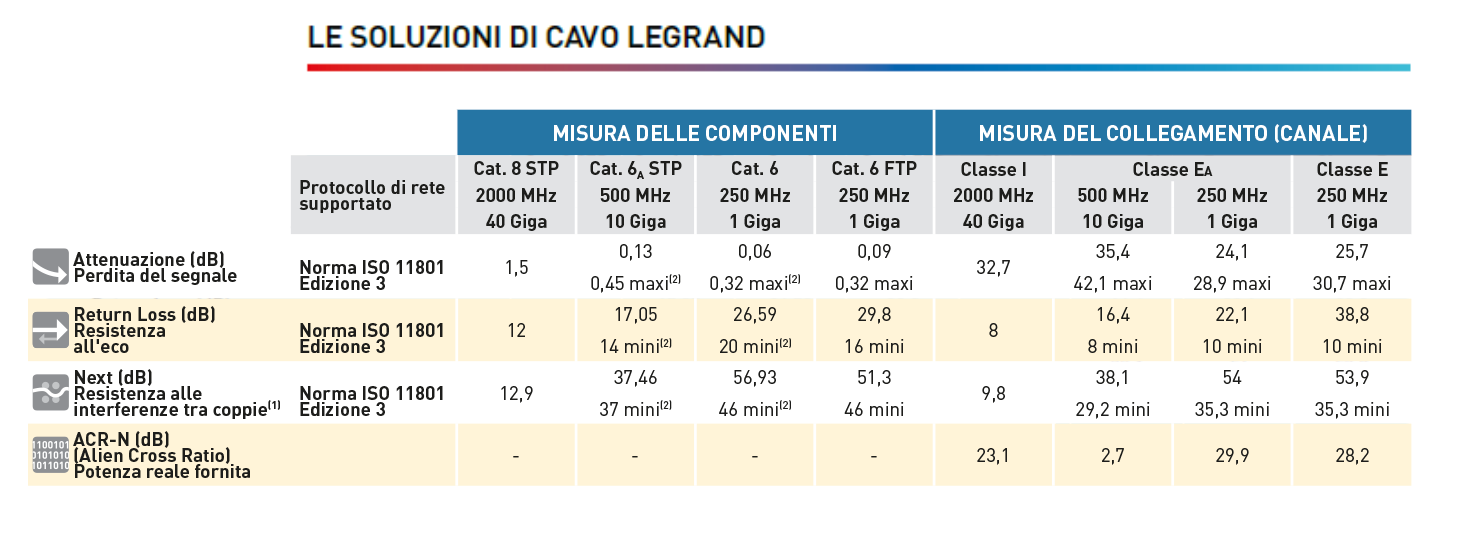

La tabella seguente elenca i cavi in rame più comuni. Nota: imballo in bobina da 500 m [*: scatola da 305 m] I diametri dei cavi indicati sono valori nominali, controllare la scheda tecnica per le tolleranze effettive.
L’offerta di cavi Legrand LCS³ è disponibile nelle seguenti versioni:
SF/UTP, F/FTP, U/UTP, F/FTP, S/FTP
Tutti i nostri cavi Legrand LCS³ sono conformi alla direttiva CPR.
NUOVO SISTEMA MODULARE A BLOCCHI ESTRAIBILI IN GRADO DI CONSENTIRE ALTA FLESSIBILITÀ DELL’INSTALLAZIONE.

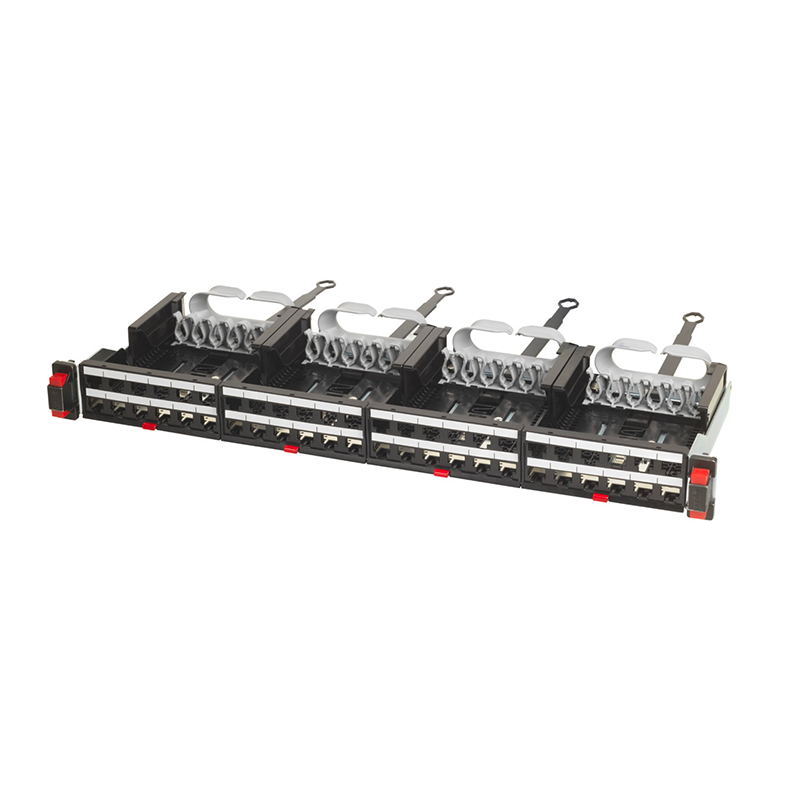

I pannelli di permutazione sono stati progettati per ottimizzare lo spazio, ospitando fino a 48 porte per unità, facilitando la manutenzione e le future espansioni. Sono disponibili in versione diritta o ad angolo. Sono dotati di un sistema di rimozione rapida dei blocchi e di un innovativo sistema di guida dei cavi per una gestione dei cavi semplice e pulita.
Caratteristiche

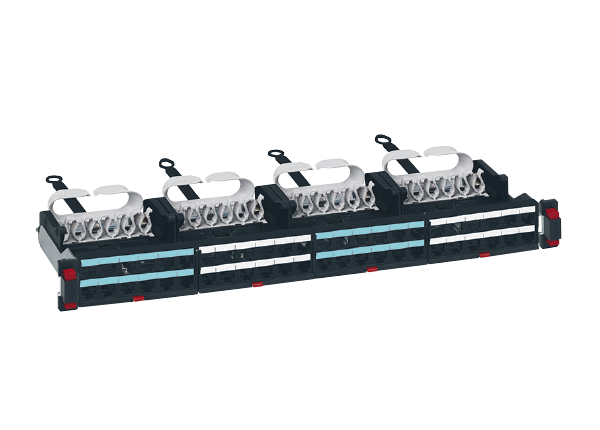

Pannello ad alta densità (48 porte)
Pannello dotato ti 4 blocchi vuoti in HD con la possibilità di ricevere fino a 12 connettori, ovvero una capacità totale di 48 connettori a parità di ingombro: 1 U.

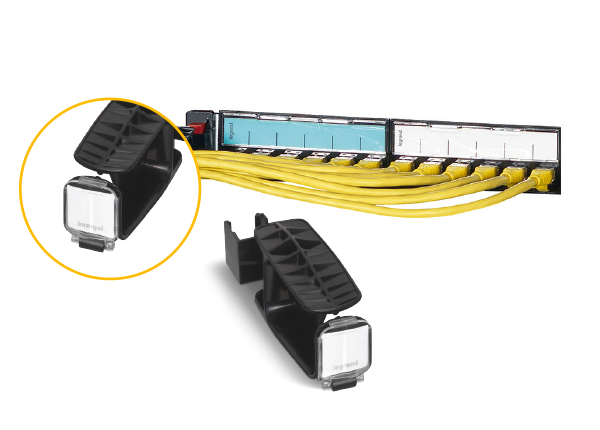

Passacavi laterale orientabile a 45°
Si collega direttamente al Quick Fix. Permette di orientare e gestire i cordoni lateralmente al pannello. Sostituisce l’utilizzo di un pannello passacavi orizzontali e permette di ottimizzare del 50% il numero di pannelli di permutazione nell’armadio.

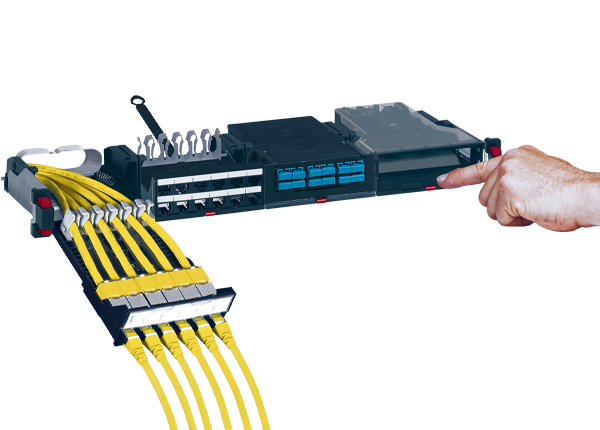

Pannello a permutazione misto
Fornito vuoto, il pannello di permutazione modulare 19° può essere integrato con blocchi in rame e/o blocchi in fibra ottica. Ideale per i piccoli impianti che hanno necessità di fare coesistere entrambe le tecnologie!

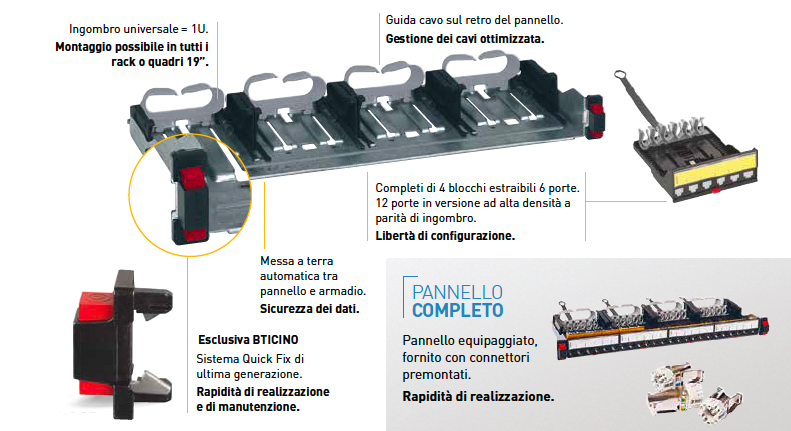

IL sistema QUICK FIX è l’innovativa soluzione di fissaggio rapido:
Compatibile con tutti i pannelli (dritti, angolati, ad alta densità)
Power over Ethernet (PoE) è una tecnologia per fornire alimentazione a dispositivi come punti di accesso wireless (WAP), telecamere di sicurezza, telefoni IP (VoIP), sistemi di automazione e controllo degli edifici, illuminazione e più in generale Internet of Things (IoT).
Questa tecnologia trasporta corrente elettrica e dati sullo stesso cavo Ethernet, mantenendo la stessa distanza massima di trasmissione di 100 m.
